MiniSOL-Steuerung, Solarsteuerung per App
MiniSOL-Steuerung, Solarsteuerung per AppDer MiniSOL-Regler ist für den Betrieb mit einer Solaranlagenpumpe ausgelegt, bei der das PWM-Signal zur Drehzahlregelung verwendet wird. Dies ermöglicht eine präzise, gleichmäßige Regelung der Pumpendrehzahl auf Grundlage der Temperaturmesswerte und des aktuellen Flüssigkeitsdurchflusses im System, der auf Grundlage des Rückkopplungssignals der Umwälzpumpe berechnet wird. Ziel ist eine möglichst hohe Ausnutzung der solaren Strahlungsenergie bei gleichzeitiger Reduzierung des Stromverbrauchs, wodurch eine hohe Energieeffizienz der Anlage gewährleistet wird.Die durch die grünen und roten Dioden des Controllers angezeigten Signale können zur Überwachung des Anlagenbetriebs verwendet werden. Anhand ihrer Pulsation lassen sich Betriebszustände des Reglers, darunter auch die Durchflussmenge, sowie alle Zustände im Zusammenhang mit Fehlern und Unregelmäßigkeiten im Betrieb der Anlage ablesen.Über die mobile Anwendung MiniSOL ist eine vollständige Überwachung des Betriebs der Solaranlage möglich. Es bietet Einblick in die aktuellen Betriebszustände, unter anderem über die Temperatur in den Solarkollektoren, das Brauchwasser im Heizgerät und den Durchfluss in der Anlage. Über die Anwendung können Sie die werkseitig eingestellte Temperatur, auf die das Brauchwasser erwärmt wird, ändern sowie den Urlaubsmodus aktivieren. Sollten im Betrieb der Anlage Fehler oder Unregelmäßigkeiten auftreten, wird im Antrag detailliert darauf hingewiesen.Dank des im Controller integrierten Wi-Fi-Moduls ist die vollständige Steuerung über eine mobile Anwendung möglich. Die Anwendung kann lokal über eine direkte Verbindung zum Controller verwendet werden.Eine wesentlich bequemere Lösung besteht darin, den MiniSOL-Controller nach einer einfachen Konfiguration mit dem Heimnetzwerk zu verbinden. Dann wird der Controllerbetrieb durch die WLAN-Signalreichweite des Heimnetzwerks eingeschränkt.Wenn Sie einen Fernzugriff auf den Controller wünschen, müssen Sie ein Konto erstellen, mit dem Sie sich über das Internet beim Controller anmelden können.Die mobile Anwendung MiniSOL ist in Versionen für Android und iOS verfügbar.

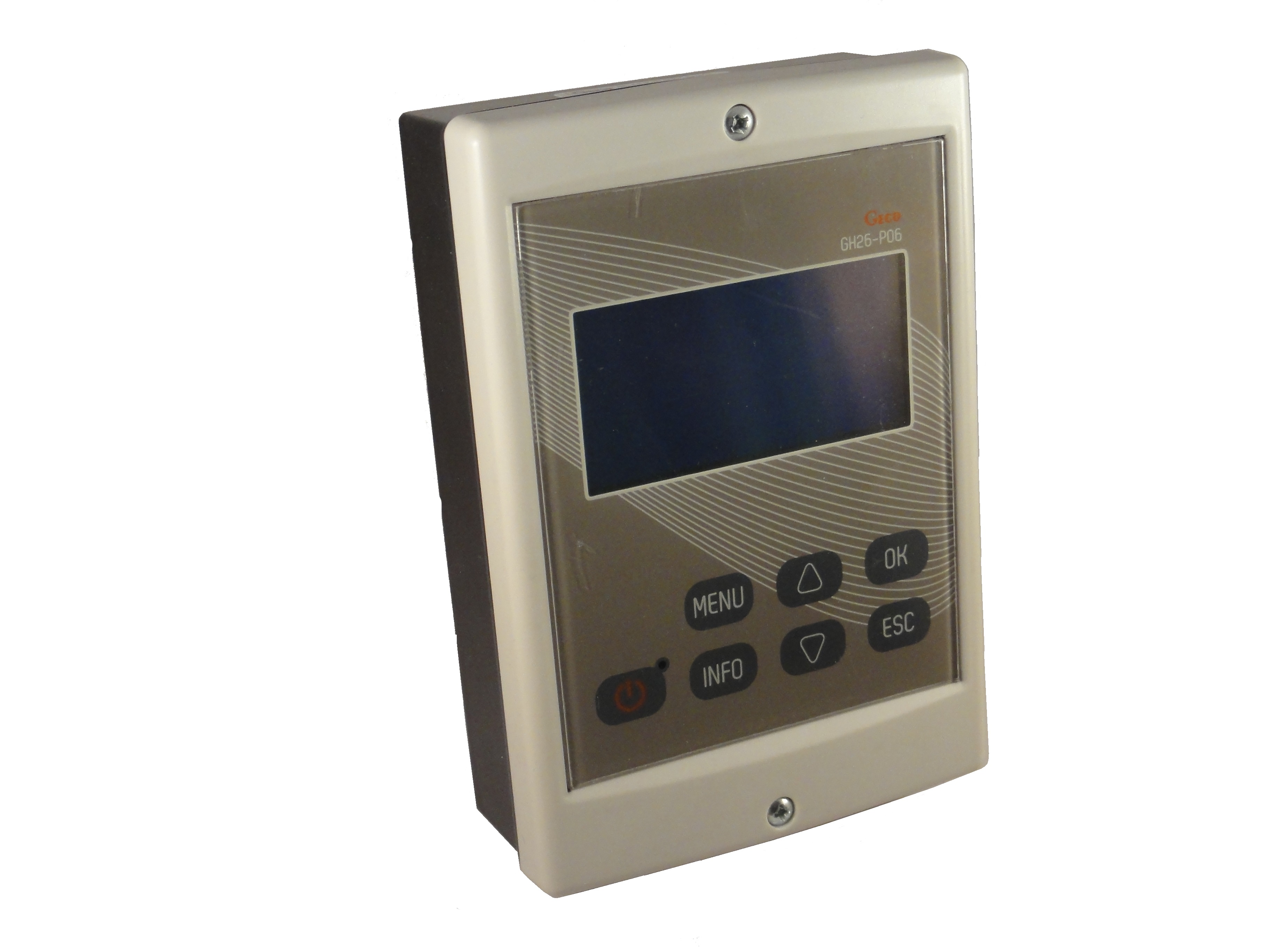

Solarsteuerung GECO GH 26 PO9
für WandmontageSolarsteuerung GECO GH 26 PO9 Mit dem Steuergerät GH26 sind die selben Funktionen wie mit dem Steuergerät G422 realisierbar, das integraler Bestandteil der Pumpen-Steuerungsgruppe ZPS 18e-01 ist. Mit diesem Steuergerät kann die Solaranlage in fast allen verfügbaren Konfigurationen betrieben werden. Das Steuergerät Typ GH26 ist für den Wandeinbau geeignet, deshalb kann es bei Solaranlagen erfolgreich eingesetzt werden, die über keine konventionellen Pumpen-Steuerungsgruppen verfügen. Das Steuergerät GH26 kann bei bestehenden Solaranlagen eingesetzt werden, die zusätzlich mit einem elektronischen Durchflussmesser ausgestattet werden können. In Kombination mit dem elektronischen Durchflussmesser misst das Steuergerät GH26 die Wärmeleistung der Solaranlage, bilanziert die Wärmeausbeute und signalisiert Störungen – kein Durchfluss im System. Lieferumfang : Solarsteuerung GECO GH 26 PO9 2 x Fühler Steckerkabel Bedienungsanleitung Funktionen des Steuergerätes GH26: Für den Wandeinbau geeignet Intuitiver und komfortabler Betrieb mittels großformatiger LCD-Anzeige Fließende Regulierung der Leistung der Standardpumpe WILO 15/6 innerhalb der gewählten Betriebsstufe Der Anschluss von 4 Temperaturfühlern NTC10k ist möglich Der Anschluss von 3 Umlaufpumpen und/oder Steuerventilen ist möglich Betrieb von verschiedenen Solaranlagen (min. 17), darunter mit Unterstützung der Erwärmungsfunktion und Erwärmung von Schwimmbadwasser Reduzierung der hauptsächlichen Wärmequelle (z.B. des Heizkessels) bei günstigen Betriebsbedingungen für die Solaranlage Wahl des entsprechenden Betriebes (Warmwasser, Unterstützung der Erwärmungsfunktion, Erwärmung von Schwimmbadwasser) Zeitprogramme für den Betrieb der Umlaufpumpen, z.B. Warmwasser-Umlaufpumpe Schutz der Umlaufpumpe gegen Festsetzen (Inbetriebnahme nach jeweils 72 Stunden Stillstand) Hygienefunktion (periodisch eingeschaltetes antibakterielles Ausheizen) Schutz der Kollektoren gegen Überhitzung Urlaubsfunktion als Schutz gegen Überhitzung, wenn die Wärme innerhalb einer längeren Zeit nicht abgenommen wird Grafische Temperatur- und Betriebszustandsanzeigen Grafische Darstellung der Wärmeausbeute (Tages-, Wochen- Monats- und Jahreszähler) Ton- und Lichtsignalisierung der Störungen (z.B. fehlender Durchfluss, Störung der Umlaufpumpe, Lufteinbruch, Beschädigung des Temperaturfühlers) Aktuelle Anzeige der Wärmeleistung von Solarkollektoren

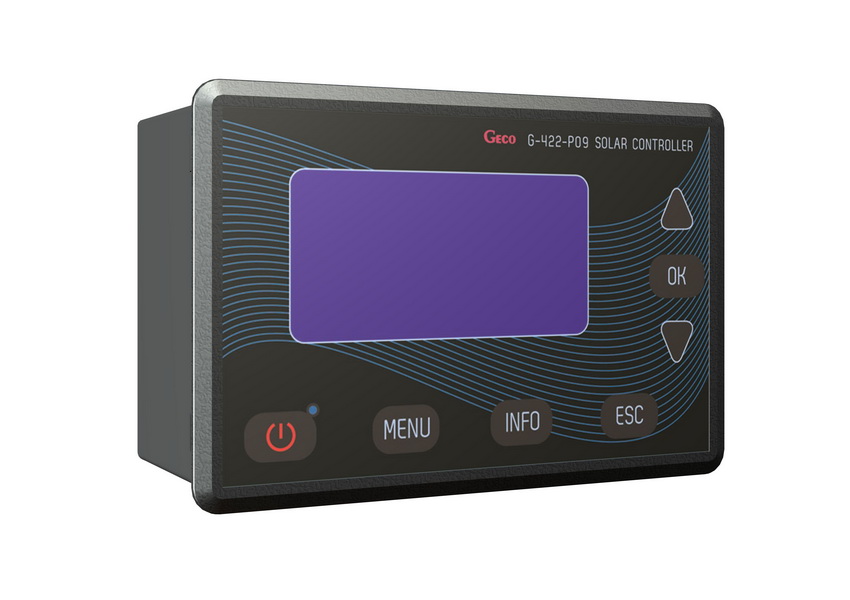

Solar-Regler, Steuergerät GECO G422-P09
17 Programm , auch für Vakuumkollektoren .Solar- Regler GECO / G422-P09 Das Steuergerät ist ein unabhängiges Regelgerät für Betriebssteuerung einer Solaranlage. Das Steuergerät weist ein modernes Design auf und hat einen breiten Funktionsumfang. Die Bedienung des Geräts ist jedoch intuitiv und kinderleicht durch die Anwendung eines Benutzerpaneels mit übersichtlicher Tastatur und mit Graphikdisplay LCD. Das Steuergerät wird einfach in die Pumpen-Steuerungs-Anlage ZPS 18e-01, ZPS 18e-01 ECO oder ZPS 28-01 integriert. Das Steuergerät G422-P09 erweitert die Funktionalität seiner vorherigen Ausführungen und führt einige neue Funktionen ein. Die EU-Richtlinie über Energieeffizienz von ErP (Energy related Products) legt allmählich die Notwendigkeit fest, übliche Umlaufpumpen gegen neue, hocheffektive Pumpen mit elektrisch geregelten Umdrehungen auszutauschen. Die Ausführung G422-P09 des Steuergeräts ist so ausgelegt, dass dieses sowohl mit üblichen Pumpen mit konstanter Drehzahl, als auch mit Pumpen mit elektronischen Regelung der Drehzahl betrieben werden kann.. Die zweite wesentliche Erweiterung der Funktionalität des Steuergeräts G422-P09 ist die Möglichkeit, einen Drucksensor der Solaranlage anzuschließen. Dies macht die Kontrolle der Betriebsbedingungen der Anlage, als auch Fernkontrolle in Verbindung mit dem System für Fernüberwachung EKONTROL möglich. Übersicht der Funktionen vom Steuergerät G422-P09: Intuitive und bequeme Bedienung durch ein großes LCD-Display; Möglichkeit, eine Bauart der Umlaufpumpe auszuwählen und Steuerung mit einem speziellen Betriebsalgorithmus, nach der Wahl: übliche Pumpe WILO ST6, übliche Pumpe mit reduzierter Stromaufnahme WILO ST6ECO, elektronische Pumpe mit der Steuerung über ein spezielles PWM-Signal: WILO ST7PWM2; Möglichkeit, bis zu 4 Temperatursensoren NTC10k anzuschließen (könnnen Sie gleich mitbestellen) Möglichkeit, bis zu 3 Umlaufpumpen und/oder Steuerventilen anzuschließen; Unterstützung für verschiedene Varianten (mindestens 17) einer Solaranlage, davon mit der Heizungsunterstützung und mit Vorwärmen des Poolwassers; Betriebsbeschränkung einer Hauptwärmequelle, z.B. eines Heizkessels, bei günstigen Betriebsbedingungen der Solaranlage; Auswahl der Betriebspriorität der Solaranlage (Trinkwasser, Heizungsunterstützung, Poolwasser); Zeitprogramme für Betrieb der Umlaufpumpen, z.B. Warmtrinkwasser-Zirkulationspumpen; Hygiene-Funktion (zyklisches antibakterielles Auswärmen) Überhitzungsschutz der Kollektoren; Urlaubsfunktion für Überhitzungsschutz der Anlage bei längerer Zeitdauer der fehlenden Wärmeabnahme; Graphische Anzeigen der laufenden Temperaturen und Betriebsständen der Anlage; Graphische Anzeigen der Wärmegewinne im Zeitverlauf (täglicher, wöchentlicher, monatlicher und mehrjähriger Zähler); Frühe Licht- und Tonsignalisierung für Störungen, z.B.. fehlender Durchfluss in der Anlage, Störung der Umlaufpumpe, Fluten der Anlage, Beschädigung des Temperatursensors; Am Laufenden zu aktualisierenden Anzeigen der Heizleistung der Sonnenkollektoren; Am Laufenden zu aktualisierenden Anzeigen der Stromaufnahme durch eine Pumpe des Solarumlaufes; Information über aktive Funktion des antibakteriellen Auswärmens (gegen Legionellen), die durch das Steuergerät vorgenommen wird; Möglichkeit, ein Modul EKO-GSM oder EKO-LAN für Fernüberwachung des Betriebs der Anlage (EKONTROL); Verfügbare Sprachversionen: Polnisch, Englisch, Deutsch, Französisch, Portugiesisch, Spanisch, Niederländisch, Italienisch, Tschechisch, Slowakisch, Rumänisch, Schwedisch, Norwegisch, Finnisch, Dänisch, Estnisch, Litauisch, Lettisch, Slowenisch, Ungarisch, Kroatisch, Russisch. Lieferung ohne Fühlersatz. Den Fühler-Komplettsatz können <> gleich mitbestellen.

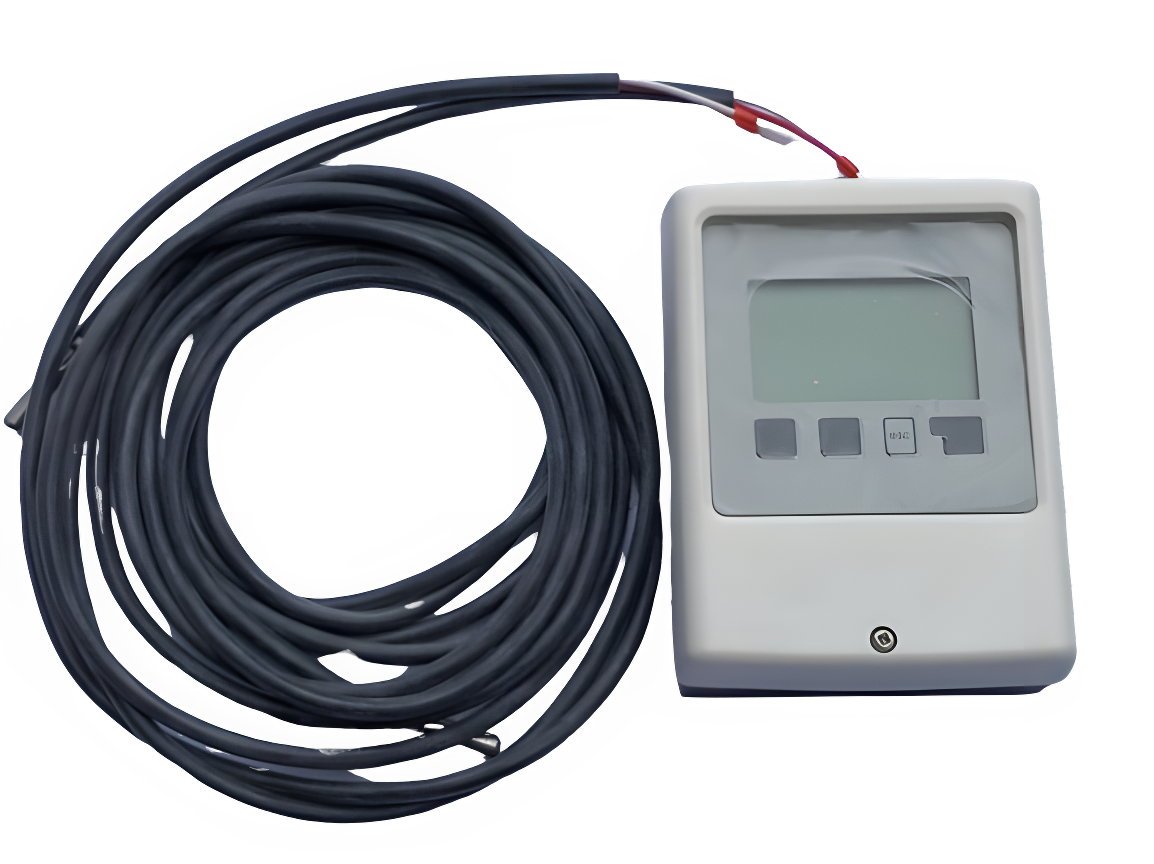

Temperatur-Differenz-Controller STDC V3
3 SensoreingängeTemperatur-Differenz-Controller STDC - V3 Kontrastreiches beleuchtetes Display mit Volltext- und Grafikmodus Selbsterklärende Bedienerführung über 4 Eingabetasten als Softkeys Unterstützung bei der ersten Parametrierung durch integrierten Inbetriebnahmeassistenten Diverse Kollektorschutz-, Speicherschutz- und Frostschutzprogramme Startlogik für Vakuumröhrenkollektoren und selbstentleerende Systeme Datenspeicher mit umfangreicher Statistik und Grafikauswertung zur Langzeitüberwachung der Anlage Funktionskontrolle durch Wärmeerfassung Fehlerspeicher und Auswertung mit Datum und Uhrzeit Formschönes Gehäuse (H 115 mm B 90 mm T 45mm) mit verschiedenen Montagemöglichkeiten für 5 unterschiedliche Heizsysteme: Solar mit Speicher, Solar mit Schwimmbad, Feststoffkessel mit Speicher, Speicherumladung und Heizkreisrücklaufanhebung. Zur Funktionskontrolle der Anlage ist eine einfache Wärmeerfassung möglich. 3 Sensoreingänge für PT1000-Temperaturfühler 1 Relais plus 1 PWM/0-10V Ausgang 1 Relaisausgang 230V AC für Pumpen/Ventile (Benötigtes Zubehör: 2-3 PT1000-Temperaturfühler) Lieferung mit 2 x Fühlern
Hewalex Ekontrol EKO-LAN Modem
Beschreibung des Modems Das LAN Modem ist für die Zusammenarbeit mit Steuerungen von Solaranlagen und Wärmepumpen, und in Zukunft auch von andren von der Firma Hewalex angebotenen Geräte bestimmt. Das Modem ermöglicht dem Benutzer die Verständigung mit der Steuerung mittels Web-Anwendung. Aufgabe des mit dem LAN Modem gelieferten Systems ist: Ansicht der aktuellen Betriebsparameter der Anlage, Änderungen der Einstellungen in der Steuerung im zur Fernbedienung zugelassenen Bereich Versendung von Meldungen über Notstände per E-Mail und SMS, Langjährige 24-Stunden-Archivierung von Betriebsdaten der Anlage mit einer Ablesefrequenz von ca. 10-15 Sekunden, Möglichkeit, viele Statistiken und Diagramme hinsichtlich der Nutzung der Anlage zu generieren Fernservice des Gerätelieferanten, der die maximale Betriebseffizienz der Anlage zu erreichen erlaubt Das LAN-Modem ist mit einem RS485 Eingang ausgestattet, der den Anschluss an eine mit von Hewalex genannten Geräten zusammenarbeitende Steuerung ermöglicht.

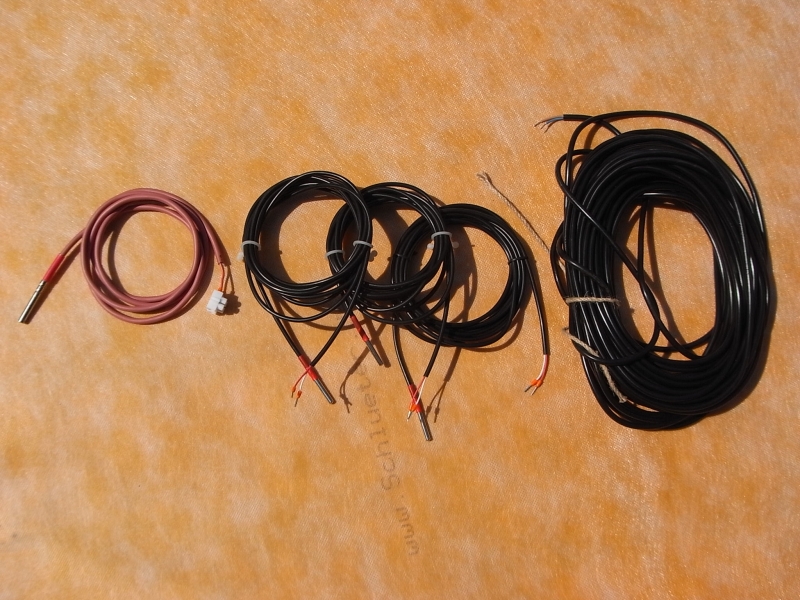

Fühler-Satz für Solarregler GECO 422
Komplet Fühler-Satz für Solarregler GECO422 Bestehend aus : 3 x Temperaturfühler 3,0 Meter 1 x Kollektorfühler , 1,5 Meter temperaturbeständigem roten Siliconkabel 1 x Verlängerungs- Kabel 18 Meter
